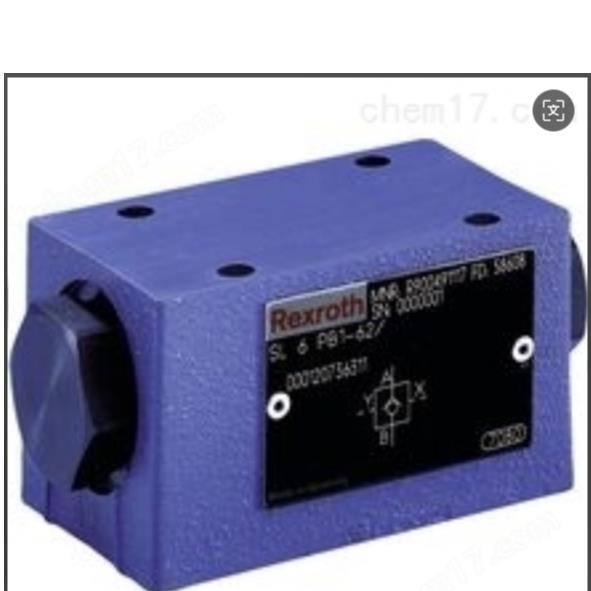

德国力士乐REXROTH先导式单向阀
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min

德国力士乐REXROTH先导式单向阀特征：

• 用于底板安装

• 油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00

• 用于一个执行机构油口的无泄漏阻塞

• 带外部先导油回油

• 具有多种开启压力，可选

• 带或不带预开口，可选

• 单向阀安装套件可单独使用

• 耐腐蚀设计，可选

产品说明：

SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

该阀主要由壳体 (1)、提升座阀 (2)、压缩弹簧 (3)、控制阀芯 (4) 以及可选预开口球座阀 (7) 组成。

座阀允许流体从方向 A 流向 B，而无需外部先导压力。

条件： p_A > p_B + 开启压力（压缩弹簧）。在相反方向上，座阀以液压方式紧闭。

油口 X 处的高先导压力足以使控制阀芯 (4) 沿座阀方向移动，并推动提升座阀 (2) 离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。

为确保座阀主动打开，控制阀芯 (4) 两侧上的压力比与提升座阀 (2) 或 (7) 上的面积比同样重要。

因此，提供了以下不同类型

SV（连接至 p_A 的大阀芯端面 A₂ (6)）或

▪

以及带预开口“A"和不带预开口“B"的型号。

型号“A"（带预开口）

该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯 (4) 将向右移动。这样一来，滚珠 (7) 和提升座阀 (2) 将先后被推出阀座。

注意！

型号“A"：

由于使用的是具有扩大的开口控制面积比的两层结构，使用较低的先导压力也可以安全卸载。

▪

避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。

▪

型号“B"：

阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。

▪

替换插头 (9) 和 (十) 可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头！

型号 SL 6 PB.‑6X/…

德国力士乐REXROTH先导式单向阀技术数据：

一般信息

液压
